Entrega II de viento

Luego de haber definido lo que iba a hacer vinieron los modelos en sketchup y las experimentaciones:

 Corte horizontal:

Aquí podemos ver como al costado entra viento y pasa a lo largo de todo el modelo , esta es la parte que sirve como recorrido y que conecta las tres estancias.

Corte vertical:

 (cabe destacar que flow desing tiene un poco de fallas ) Aquí podemos ver la parte de abajo con un efecto venturi, la segunda estancia con sombra de viento y una tercera que estaría sobre la segunda tal que el viendo que pasa por el plano inclinado pase por la superficie de la estancia tres ( esto se puede ver en el modelo de sketchup arriba)

Láminas y experiencia:

Acompañado de esto decidí agregar una axonimétrica con el recorrido ya que era importante en mi modelo.

La lamina también tiene dos imágenes del contexto en 1:1000

y también un corte y una planta con el esquema de viento.

Más la maqueta:

Y así es como termina el segundo ejercicio de viento c:

                                                                                                                                                       B+

Proceso de elegir qué hacer

-entrega dos de viento.

Seleccionando un tema:

El encargo consistía en crear un lugar para la celebración, y hacerlo de tal forma, que el viento fuera significativo en la experiencia.

Pase por direfentes ideas , desde año nuevo , pasando por fiestas patrias, rituales del viento etc... pero finalmente me decidí por los compromisos.

Posicionamiento:

Debíamos elegir entre farellón costero o cordillerano , y elegí costero gracias la primera imagen que se me produjo en la ente cuando pensé en la celebración de compromisos, y esa fue esta imagen del sueño de las novias con pelo al viento a la orilla del mar.

Situación estructural :

Esto fue un poco mas difícil , esta parte era básicamente darle el sentido al viento en la estructura ¿qe hacía ahi? ¿que generaba ? ¿para qué se utilizaba?.

Me comencé a preguntar que es lo que genera el viento:

1.- refresca

2.- mueve cosas

3.- quizas da la sensación de libertad ?

Las dos primeras me llevaron a modelos feos , así tal cual jaja y que no me convencían para nada, luego con el tercero era básicamente lo mismo que los otros dos pero con una historia diferente detrás.

Pero luego llegué a la conclusión de que  como mi modelo presentaba tres tipos de viento ( velocidad alta, media y nula) quería tomar el viento como conexión de estos tres espacios.

En conclusión :

 Espacialidad del vientoCompromisosEl viento como conexión de espacios.

       Resumen primera entrega de Viento

Luego de la experimentación creamos nuestros perfiles individuales. Comencé haciendo bosquejos de muchos perfiles hasta que llegue a este :

Inspirada principalmente por este perfil que fue experimentado en clases.

Pero luego de la experimentación me di cuenta de que la zona de sombra era grande con respecto a la de alta velocidad por lo que hice modifique el plano mas horizontal hacia abajo y acomode los planos de forma que estas dos zonas importantes quedaran significativas y en armonía, logrando este resultado :

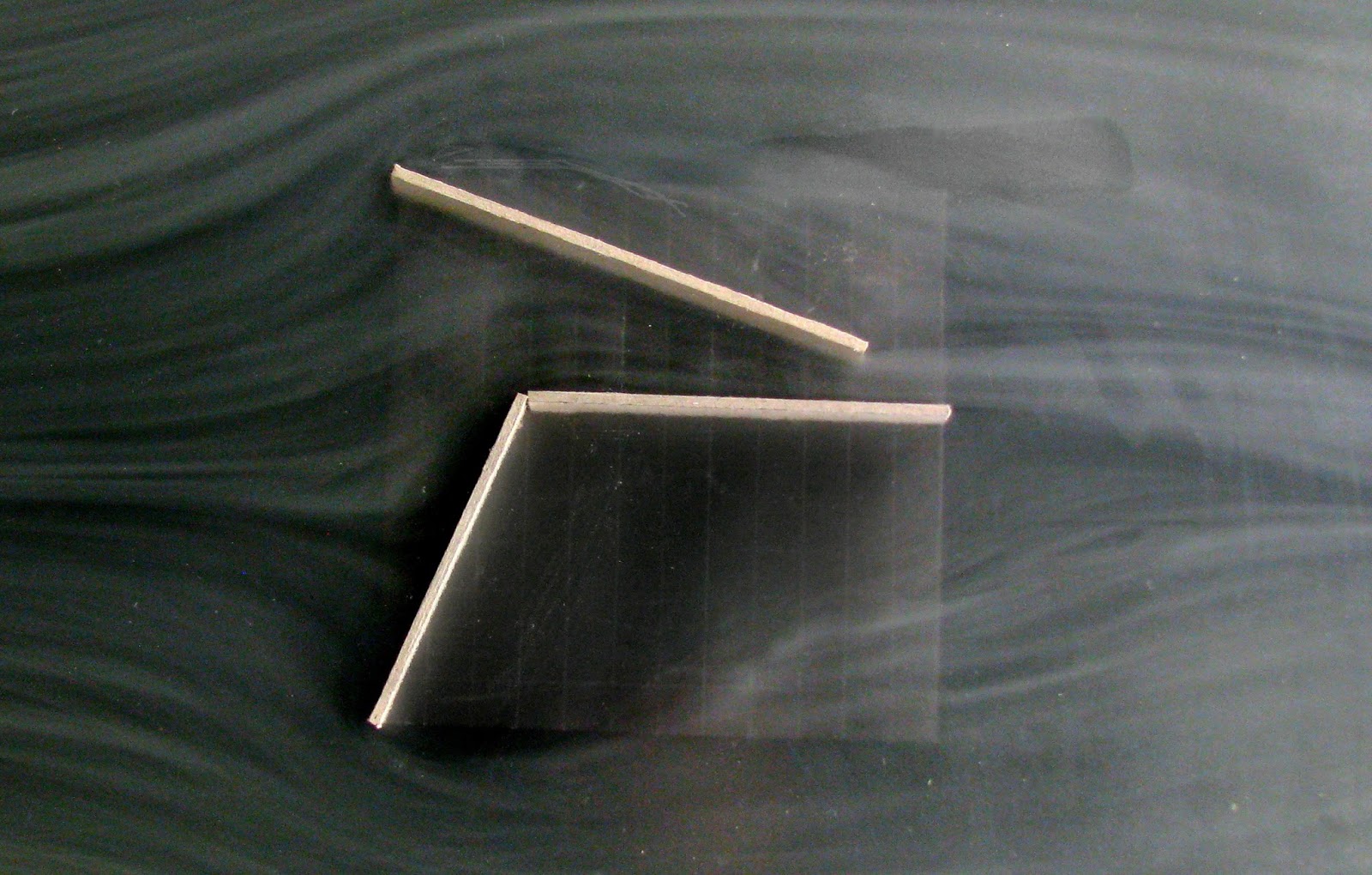

Y al ponerlo en le túnel pude apreciar la geometría que se formaba en el y que la hipótesis que tenía del perfil era correcta :

video.

Si bien genera una débil sombra de viento en e plano de más arriba, esta sigue siento sutil y no opaca a la sombra significativa que es la que esta abajo.

Entrega y laminas 07 oct.

Esta primera lamina tiene como objetivo mostrar las conclusiones del trabajo grupal, yo pretendí resumirlo en el perfil 2,3,5,6 y 8. Donde podemos apreciar perfectamente los dos principales aspectos que logramos presenciar en la experimentación : El principio de Bernoulli y el efecto Venturi

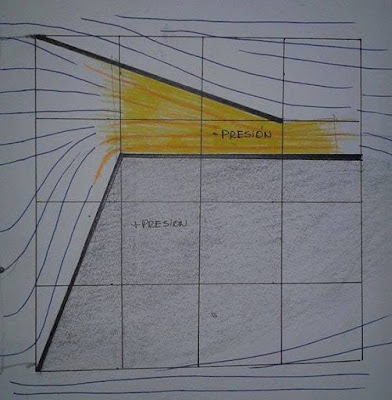

Aquí se muestra el perfil personal que explique al principio de esta entrada, mostrando las zonas de alta y baja presión y un pequeño esquema.

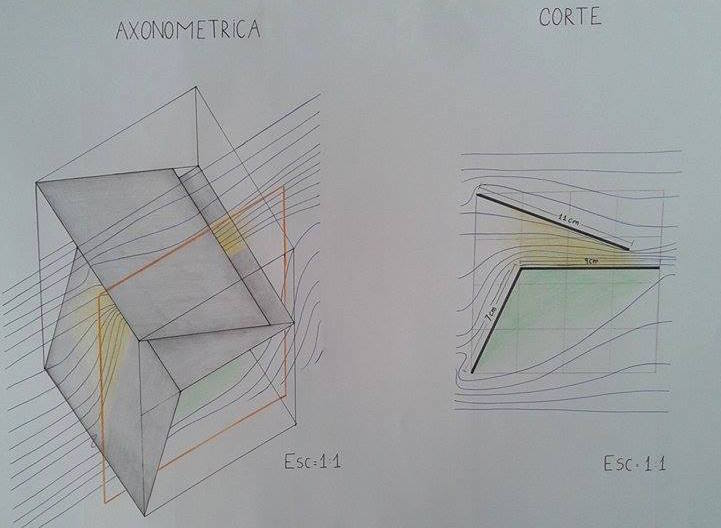

La lamina final tiene una axonométrica y un corte con el esquema del viento y las zonas de alta y baja presión marcadas con verde y amarillo respectivamente.

Montaje de entrega

Perfil Personal

Debíamos crear una hipótesis sobre un perfil nuevo a partir de las experiencias anteriores, y tras varios intentos llegue a este modelo :

Pero luego crei que la zona de baja presión era pequeña con respecto a al de alta presión , por lo que baje el plano horizontal y lo puse a prueba :

Resulto que si bien el efecto benturi se producía muy bien , la zona de sombra era pequeña, es por esto que decidí agregar un plano horizontal en la base para generar más sombra.
